孔板流量计正确选型及安装方法

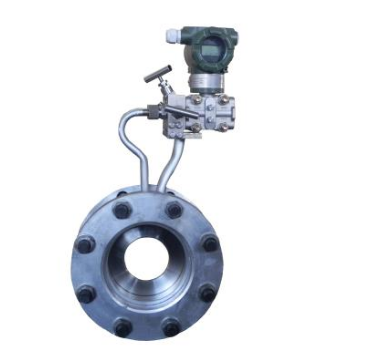

LGB标准孔板将标准孔板与多参数差压变送器(或差压变送器、温度变送器及压力变送器)配套组成的高量程比差压流量装置,可测量气体、蒸汽、液体及天然气的流量,广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。 一体化孔板流量计是将标准孔板与多参量差压变送器(或差压变送 一体化孔板流量计 、温度变送器及压力变送器)配套组成的高量程比差压流量装置,可测量气体、蒸汽、液体及天然气的流量。广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。
孔板节流装置是标准节流件可不需标定直接依照国家标准生产,1.国家标准GB2624-81<流量测量节流 点击此处添加图片说明 装置的设计安装和使用>;2.国际标准ISO5167<国际标准组织规定的各种节流装置>3.化工部标准GJ516-87-HK06 编辑本段孔板流量计工作原理 充满管道的流体流经管道内的节流装置,在节流件附近造成局部收缩,流速增加,在其上、下游两侧产生静压力差。 在已知有关参数的条件下,根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。
man" >-25--60℃ 电源 85--265V ,45--400Hz 衬里材料 聚四氟乙烯、聚氨脂橡胶、氯丁橡胶、聚丙稀 电极材料 不锈钢、哈氏合金、钛、钽、铂铱合金、炭化钨 法兰材料 碳钢、不锈钢 外壳防护 IP65/IP68
孔板流量计是节流装置是测量流量的差压感受元件。配合差压变送器以及现实、记录、积算和调节仪表,可用来测量、积算和控制液体、蒸汽和气体的瞬时流量、累积流量。
节流装置具有结构简单、安装方便、使用可靠、价格低廉、维修方便、选用范围广(标准节装置测量管径可从50mm~1200mm,非标节流装置适用的管径还可以小至6mm,大至3000mm;测量温度可高达555℃;耐压可达42MPa),且标准节流装置还具有无需单独标定等优点,是流量仪表中应用zui广泛、zui成熟的一种产品,因此广泛应用于电力、化工、冶金、石油、轻纺、军工等领域。
节流装置由节流件、取压装置(包括取压口、引压管和阀门等)、配套法兰组成,有时也包括符合标准的前、后直管段。标准节流装置有标准孔板、标准喷嘴、标准文丘里管。标准孔板按取压方式分角接(环室或钻孔)取压、法兰取压、径距取压;标准喷嘴按形式分喷嘴、长径喷嘴;标准文丘里管按形式分文丘里喷嘴、文丘里管(粗铸或机械加工或卷板)。非标节流装置有小口径孔板、1/4圆孔板、圆孔板、圆缺孔板、偏心孔板、双重孔板、内藏孔板、锥形入口孔板等。其它形式的节流装置有皮托管、均速管、楔形、锥形等。
使用标准节流装置时,流体的性质和状态必须满足下列条件:
(1)流体必须充满管道和节流装置,并连续地流经管道;
(2)流体流量不随时间变化或变化非常缓慢;
(3)流体流经节流件时不发生相交;
(4)流体必须是牛顿流体,即在物理上和热力学上是均匀的、单相的,或者可以认为是单相的,包括混合气体,溶液和分散性粒子小于o.1 m的胶体.在气体中有不大于2%(质量成分)均匀分散的固体微粒,或液体中有不大于5%(体积成分)均匀分散的气泡,也可认为是单相流体,但其密度应取平均密度;
(5)流体在流经节流件以前,流束是平行于管道轴线的无旋流。
标准节流装置不适用于动流和临界流的流量测量。节流装置是人为地在介质流通的管道内造成节流,当被测介质流过节流装置后,造成一个局部收缩,流束集中,流速增加,静压力降低,于是在节流件的上下游两侧产生一个静压力差。这个静压力差与流量之间呈一定的函数关系,流量愈大,所产生的静压力差愈大,因此通过测量差压的方法,就可测得流量。
孔板流量计跟其它流量计不同的是孔板流量计是根据参数设计图纸,zui后加工制作的,只用根据测量介质选择孔板材质就行了。
环形孔板流量计是我公司在标准孔板的基础上研发的节流式流量传感器,由于它采用环形通道式结构,使测量的各种脏污介质在通过孔板与管道之间的环缝时可以轻松通过。因此环形孔板流量计广泛应用于脏污介质的流量测量。
环形孔板流量计产品特点:
1、 测量含有固体微粒的液体或气体;
2、 无需长直管段,可在恶劣的管道条件下工作;
3、 适用于饱和蒸汽、压缩空气、煤气、燃炉废气、冷却水、冷凝液、和各种腐蚀性化工溶液以及各种流体介质的测量;
4、 压力损失小,功耗低;
5、 在恶劣条件下流出系数稳定,精度高,可靠性好;
主要技术参数:
1、 公称通径:DN50~DN3000
2、 工作温度:-200~450℃
3、 公称压力:-0.1~40MPa
4、 精度:1.0% 1.5% 2.0%
5、 连接方式:法兰连接 焊接连接
环形孔板流量计安装管道条件:
(1)节流件前后的直管段必须是直的,不得有肉眼可见的弯曲。
(2)安装节流件用得直管段应该是光滑的,如不光滑,流量系数应乘以粗糙度修正稀疏。
(3)为保证流体的流动在节流件前1D出形成充分发展的紊流速度分布,而且使这种分布成均匀的轴对称形,所以
1) 直管段必须是圆的,而且对节流件前2D范围,其圆度要求其甚为严格,并且有一定的圆度指标。具体衡量方法:
(A)节流件前OD,D/2,D,2D4个垂直管截面上,以大至相等的角距离至少分别测量4个管道内径单测值,取平均值D。任意内径单测量值与平均值之差不得超过±0.3%
(B)在节流件后,在OD和2D位置用上述方法测得8个内径单测值,任意单测值与D比较,其较大偏差不得超过±2%
2) 节流件前后要求一段足够长的直管段,这段足够长的直管段和节流件前的局部阻力件形式有关和直径比β有关。
(4)节流件上游侧面阻力件和第二阻力件之间的直管段长度可按第二阻力件的形式和β=0.7(不论实际β值是多少)取所列数值的1/2
(5)节流件上游侧为敞开空间或直径≥2D大容器时,则敞开空间或大容器与节流件之间的直管长不得小于30D(15D)。若节流件和敞开空间或大容器之间尚有其它局部阻力件时,则除在节流件与局部阻力件之间设有附合规定的较小直管段长1外,从敞开空间到节流件之间的直管段总长也不得小于30D(15D)。
