导读：电磁流量计的HART 通讯功能说明

　　电磁流量计在各行业中使用相当广泛，在使用过程中通讯协议就相当重要。但是很多人可能不是很了解HART协议到底是什么东西，在电磁流量计，不管是一体电磁流量计，还是分体式电磁流量计，或者插入式电磁流量计的使用过程中都会遇到不同的问题。在这里我们就给大家简单讲一下电磁流量计的HART协议通讯功能的说明。

　　1、HART 总线概述

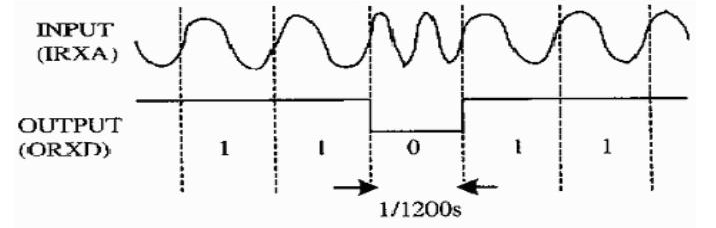

　　HART 总线是 Rosemount 公司于 1993 年开发的一种应用于现场设备的数据通讯总线，它是英文“Highway Addressable Remote Transducer”字头的缩写，意思是“可寻址远程传感器数据通路”。它的数据信号传输方法是在 4-20mA 信号上叠加一个电流调频信号，其中逻辑“1”用 1200Hz 信号表示，逻辑“0”用 2200Hz 信号表示，波特率为 1200bps。其信号调制波形如下图所示

　　2.HART 功能使用注意事项

　　1）手持器和 HARTMODEM 并联在电磁流量计电流输出的负载两端没有极性；

　　2）回路中的电阻应大于 200Ω，小于 500Ω；

　　3）手持器、HARTMODEM 不能串入电流回路；
